第六章-組配建模
負責組員: 40723207 吳文翔
ASSEMBLY MODELING適用於裝配的功能，能夠將許多組件組成模型。
6-2裝配方式
功能鍵：
對齊：選擇兩個要對齊的平面，按下對齊後兩個面並會平行或接觸在一起。
同心：選起兩個圓柱面或圓，按下同心或將兩個約束在同一個中心。
距離：在兩個物件之中約束兩著的距離。
平行：選取的物件互相平行。
垂直：選取的物件互相垂直。
接合：將物件互相綁定，以便一起移動。
放入：將物體放如其中。
角度：限制兩個線或面的角度。
範例：
1.創建一個新文件
2.在Assembly選項卡下選擇Model
3.將單位設置為Cetermeter
如果在開始選單未選擇組合件也可以在應用模組上改
選擇組合件，新增，放入檔案。
放入時可以選擇方向再按套用。
選擇組合件約束，一般組合件需要兩三個約束。

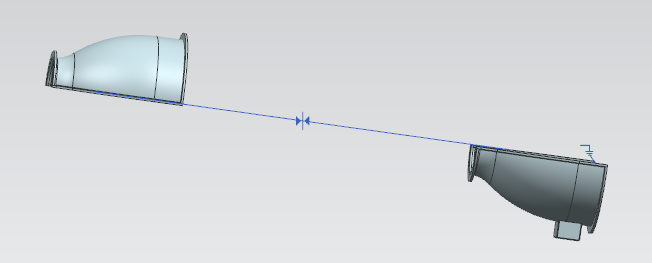

一開始我先選擇接觸，綁在同一個平面。
再來選擇對齊。
